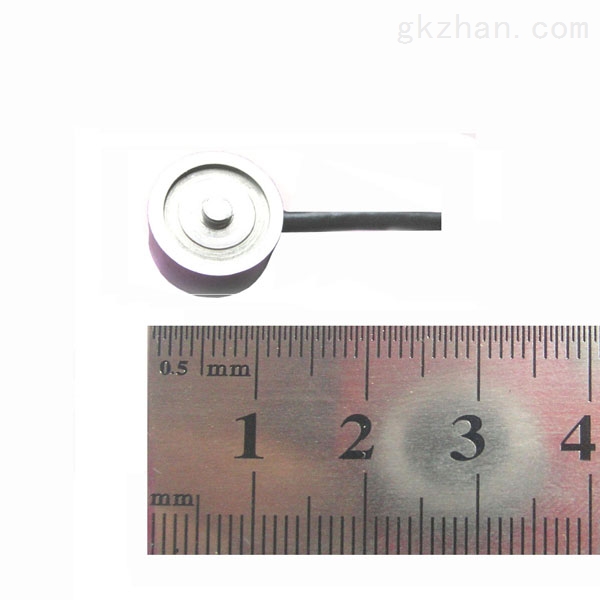

MD-G303 薄型压力传感器

内容介绍：

       MD-G303系列薄型压力传感器在设计时充分考虑不干扰流场状态或者安装位置的限制，是专门为土应力或者表面载荷压力而设计的超薄型、超小型压力传感器。
       该系列传感器采用了集成的硅压阻力敏元件，配合微机械加工制作工艺，进行了精致巧妙的微型封装，具有优良的动静态特性。
      MD-G303分为直径15mm、20mm、30mm、40mm四个款型，厚度为10mm。
      薄型压力传感器主要适用于土应力、空气动力学研究、风洞试验、流体力学及水工模型试验等方面。

产品应用：◇ 空气动力学   ◇ 孔隙水压力测量   ◇ 流体学试验   ◇ 高校水工建模试验

                 ◇ 生物医学实验   ◇ 土应力测量

技术特点：

体积微小，超薄型，小直径15mm

动态频响高，具有优异的动态指标同时可静态标定

IP 68防水等级

可依据用户要求及现场情况定制不同尺寸及量程

参数指标：

量       程：0~2kPa...100kPa...1.6MPa...6...10...30MPa

过载压力：200%FS(＜10MPa)  150%FS(≥10MPa)

产品尺寸（直径×厚度）：Φ30*10   (Φ15*10  Φ20*10 Φ30*10 Φ40*10可选）

固有频率：＞100kHz

精度等级：0.5%FS   0.25%FS

长期稳定性：典型：±0.25%FS/年

零点温度漂移：典型：±0.03%FS/℃,大±0.05%FS/℃

灵敏度温度漂移：典型：±0.03%FS/℃,大±0.05%FS/℃

供电电压：12~28V

输出信号：4-20mA/0-5V/0-10V可选

工作温度：-40～ 80℃

补偿温度：-10～ 70℃

储藏温度：-40～100℃

电气保护：防反接保护  抗电磁干扰设计

防护等级：传感器（IP68）；放大器（IP54）

测量介质：与硅、不锈钢兼容的无腐蚀非导电性介质

电缆长度：根据客户要求订制

壳体材质：304不锈钢

配件可选：透水石（测量孔隙水时可选）
